磷酸铁锂粉碎机结构，磷酸铁锂粉碎机结构

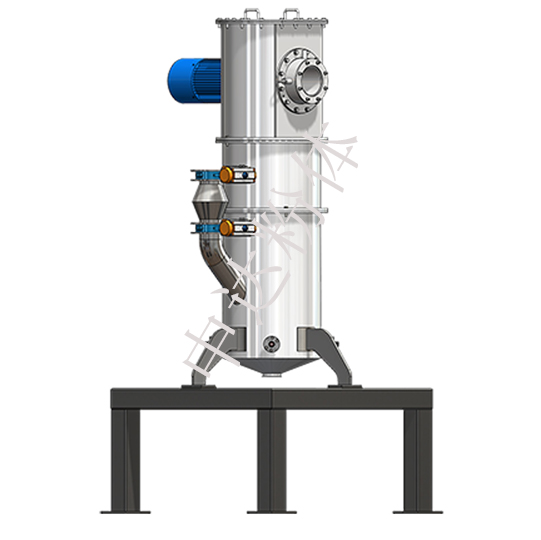

磷酸铁锂粉碎机是一种用于将磷酸铁锂等物料粉碎成细粉末的设备，其结构包括以下几个部分：

1. 电机

电机是磷酸铁锂粉碎机的动力来源，其功率大小直接决定了设备的工作效率和粉碎能力。一般情况下，磷酸铁锂粉碎机的电机功率在5-15KW之间。

2. 输送机

输送机主要用于将原材料从料斗中输送到磷酸铁锂粉碎机的进料口，其结构包括输送带、传动机构等组成。

3. 粉碎室

粉碎室是磷酸铁锂粉碎机的主要工作部件，其结构一般包括磨盘、磨辊、筛网等组成。其中，磨盘和磨辊是磷酸铁锂粉碎机的主要磨损部件，需要定期更换。

4. 出料口

出料口是磷酸铁锂粉碎机的出料部分，其结构一般包括出料口、出料管等组成。

5. 控制系统

控制系统是磷酸铁锂粉碎机的智能化部分，其结构一般包括控制柜、PLC等组成。控制系统可实现磷酸铁锂粉碎机的自动化控制和设备状态监测，提高设备的安全性和稳定性。

6. 磨盘

磨盘是磷酸铁锂粉碎机粉碎室内和下部磨损系数最大的部分，它是直径较大而平滑的平面，相对应的还有一个圆锥形的磨辊。在运行过程中，原料从输送口进入磨盘，磨盘和磨辊会将原料研磨成细粉末。

磨盘一般采用高强度的合金材料制造，例如硬质钨钢，具有较好的抗磨性和冲击性能。同时，磨盘还需具有良好的导向和磨合性能，以保证粉碎过程的平稳和均匀。

7. 磨辊

磨辊是与磨盘配合运作的零件，其作用主要是通过旋转和压力的作用，将原料研磨成所需的细粉末。一般而言，磨辊的形状为圆锥形，并紧贴着磨盘运动。

与磨盘一样，磨辊也需要采用高强度的材料制造，如硬质钨钢等。此外，磨辊还需要具有良好的表面光洁度，以确保粉碎过程中原料与磨辊之间的摩擦力不会太大，避免可能的摩擦火花撞击等安全隐患。

8. 筛网

磷酸铁锂粉碎机粉碎后的细粉末需要通过筛网进行分级，以区分不同粒径的细粉末。筛网一般由多层细孔网组成，网孔尺寸可根据需要进行调整。同时还要保证筛网和机体之间的垂直度和密封性，以避免原料溢出等问题。

9. 包装机

包装机是将磷酸铁锂粉碎机生产的粉末进行自动化包装的设备，其结构一般包括包装机主体、输送机、称重装置、封口机等组成。它能实现粉末的定量包装，并确保包装袋密封牢固、外观整洁。

10. 集尘系统

磷酸铁锂粉碎机的工作过程中会产生大量的粉尘，为了保证工作环境清洁卫生，以及员工的健康和安全，通常会安装集尘系统。集尘系统主要由集尘罩、风机、管道、过滤器等组成，通过风机将粉尘吸入集尘罩，然后通过管道将粉尘送到过滤器处进行后处理，最后通过出气管道排放洁净空气。

11. 保护装置

为了保障设备的安全和稳定运行，在磷酸铁锂粉碎机的结构中通常会设置多种保护装置，如电机过载保护、磨盘和磨辊间隙保护、自动停机装置等等。这些保护装置能够在设备出现异常情况时及时做出反应，保证设备运行的稳定可靠性以及员工的安全。

12. 冷却系统

在磷酸铁锂粉碎机的使用过程中，由于磨盘和磨辊的高速摩擦会产生大量的热量，因此需要安装冷却系统以降低设备的运行温度，避免过热而导致设备故障。冷却系统主要由水冷却和风冷却两种方式组成，水冷却方式需要与工厂的冷却塔进行配合使用，而风冷却方式则可以通过风扇快速散热，比较方便实用。

13. 输送机调速系统

在磷酸铁锂粉碎机的进料口处安装载料的输送机，为了使进料速度恒定不变以达到更好的粉碎效果，需要通过安装输送机调速系统来保障进料速度的恒定。输送机调速系统可以采用变频器、隔膜式调速器或者降压启动器等多种方式进行控制。

14. 反击板调整装置

磷酸铁锂粉碎机的反击板调整装置是为了更好地达到粉碎效果，可以根据生产需求调整反击板与磨盘的距离，以适当改变反击板对原料的撞击力度和角度，从而达到更细腻均质的粉碎效果。

反击板调整装置可以采用手动或自动调节方式，手动调节方式适用于设备小型化和工艺流程相对稳定的生产环境中，而自动调节方式则更适合复杂生产流程场合下使用。

15. 润滑系统

磷酸铁锂粉碎机的重要部件需要具备时刻润滑和冷却的条件，才能更好地实现长期、安全、高效的工作状态。润滑系统除了可以解决摩擦问题以外，还能减少磨损，降低能耗。

润滑系统主要包括中央润滑系统和分散式润滑系统两种方式，中央润滑系统主要用于粉碎机的主轴、轴承或其它关键部分中心化的润滑，分散式润滑系统则通过多点润滑的方式，向设备磨损部件提供适量的润滑材料。

16. 触摸屏控制系统

为了方便磷酸铁锂粉碎机的使用和管理，有些高端的设备引入了触摸屏控制系统。该控制系统操作简单，人性化，可实现各种操作指令的一键式控制，包括开关控制、自动调节、故障诊断、设备运行监测等功能，提高了设备的智能化程度，减少了对操作人员的专业技能要求。

17. 噪音减少装置

在工业生产环境中，磷酸铁锂粉碎机通常会产生比较明显的噪音，这不仅会影响工作环境和生产效率，还可能危及工人的健康和生命安全。为了降低设备的噪音污染，一些现代化的磷酸铁锂粉碎机加装了噪音减少装置，如降噪罩、隔音板等，有效地减少了设备产生的噪音，提高了生产环境的舒适性和安全性。

18. 节能降耗装置

近年来，随着能源消耗和环保要求的加强，磷酸铁锂粉碎机的节能降耗装置也得到了广泛关注。这些装置主要包括变频调速系统、节能电机、节能传动器等，可以有效降低设备的能耗和运行成本，同时减少对环境和资源的污染和消耗。

磷酸铁锂粉碎机的配套系统和设备性能因工业生产需求和行业标准的变化而不断进行优化和升级，从而逐步实现生产效率的提高和资源消耗的降低等多重目标。同时，磷酸铁锂粉碎机也面临着更为严格的安全性和环保性等管理要求，需要在各个方面兼顾，实现更多样化的技术改进和发展。
